El proyecto piloto es un sistema fotovoltaico aislado de la red realizado en las instalaciones de Corensy hecho como un banco de prueba para experimentar y ensayar el rendimiento y funcionamiento de diferentes componentes.

Tablero de combinaciones

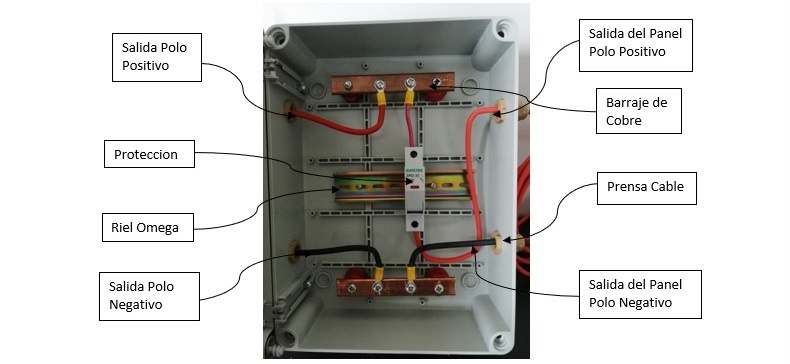

El tablero de combinaciones , aloja todas las conexiones de los paneles solares, esta compuesto por: un riel omega que es donde van colocados los porta fusibles, porta fusibles y fusibles DC, separadores , barraje de cobre del amperaje calculado, prensa cable para aislar contra entrada de agua por donde esta el cable y con terminales de ojo.


CALCULO DEL SISTEMA FOTOVOLTAICO AISLADO

Voltaje Sistema (AC) 110v Eficiencia del Inversor 0.9 Relación del Voltaje y l a Potencia Instalada
WH/Dia (AC) 500 Eficiencia de Batería 0.8
Voltaje Sistema (AC)
PR de Instalación 0.6 12v 24v 48v
WH/Dia (AC)
Watt Totales Conectados 860 1-900w 900-2600w Mayor a 2800w

Tablero de distribucion

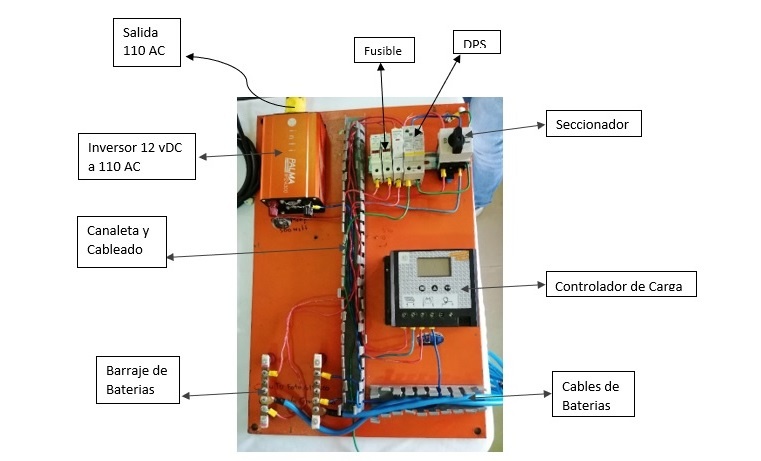

Alojando el porta fusibles y fusibles de protección, Dps, seleccionador o breaker, controlador de carga ,barraje de baterías y el inversor.

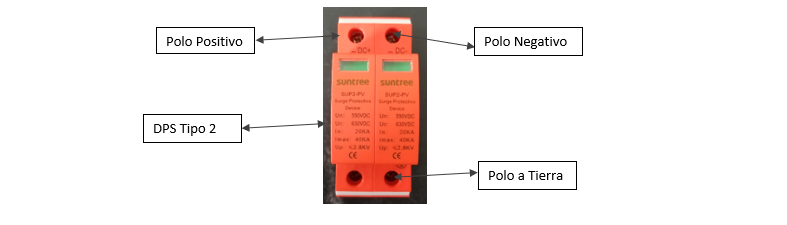

Dps, para protección para rayos
