Inversor Cargador Voltronic 1000W 12V premontado con protecciones

Inversor Cargador Voltronic 1000W 12V con protecciones

El Inversor Cargador Voltronic 1000W 12V con protecciones es un kit premontado en el que se incluye el inversor cargador de aislada Voltronic 1000W 12V junto con todas las protecciones necesarias. Todo el conjunto se encuentra premontado y cableado sobre una plancha metálica que se puede colgar fácilmente en la pared. Tan solo habrá que conectar la entrada fotovoltaica de paneles en la entrada correspondiente del fusible que la protege y conectar los consumos en la salida del magnetotérmico. Habrá que situar el Inversor Voltronic 1000W 12V con protecciones a una altura suficiente para que los cables de las baterías lleguen adecuadamente a los bornes de las mismas.

El inversor cargador de aislada Voltronic 1000W 12V ofrece hasta 1000W de potencia de salida a partir de unas baterías de 12V. El inversor incorpora una entrada para paneles solares que sirve para alimentar los consumos y poder recargar la batería de 12V. Esta energía pasa por el regulador de carga interno de tipo MPPT del inversor cargador y se destina a elevar la carga de las baterías para que estén listas para su uso. El controlador de carga MPPT tiene una intensidad máxima de 40A. Además se incluye un cargador de baterías de 12V con hasta 20A de intensidad de carga, por si necesitamos recargar ocasionalmente las baterías a partir de un generador compatible o de red eléctrica externa.

Componentes del Inversor Cargador Voltronic 1000W 12V premontado con protecciones

 1 x Montaje en Chapa: Trabajo de montaje del inversor, protecciones de continua y alterna, y pequeño material sobre base metálica

 1 x Base Instalación Inversor: La base para la instalación del inversor es una placa metálica que permite la correcta conexión i fijación del invesor a una superficie plana y al resto de elementos a los que va conectado el inversor. Esta placa facilita el orden del cableado y conexión además de permitir la integridad del sistema.

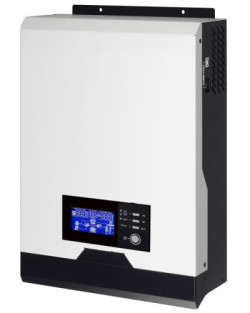

 1 x Inversor Cargador 1000W 12V MPPT Voltronic: Una solución todo en uno con regulador de carga MPPT de 40A, un cargador de baterías de 20A y un inversor de onda pura de 1000W preparado para trabajar con baterías de 12V. Con pantalla LCD donde podremos ver todo el flujo de energía en el sistema y poder configurar los parámetros a nuestras necesidades.

  1 x Portafsibles 10x38 1000V: Cuenta con una fisonomía compacta y de sencilla instalación, así como con unas características técnicas adaptadas para conectar correctamente el fusible y soportar la sobretensión a la que el fusible puede verse expuesto.

 1 x Fusible 30A 1000VDC 10x38: Preparado para fundirse cuando el panel solar está experimentando una intensidad mayor de 16 amperios, garantizando que no se den cortocircuitos ni problemas con los dispositivos conectados.

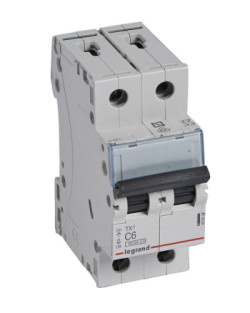

1 x Magnetotérmico Legrand 6A 2P 6KA C: se trata de un interruptor automático magnetotérmico TX³ Bipolar 230/400 V, curva C y poder de corte 6000A. Este modelo cuenta con 2 polos.

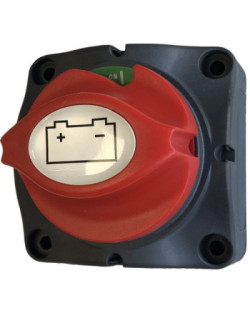

1 x Desconectador de Baterías 300A: Permite la desconexión manual de las baterías sin esfuerzos y de forma rápida gracias a la doble posición del desconectador ON - OFF.

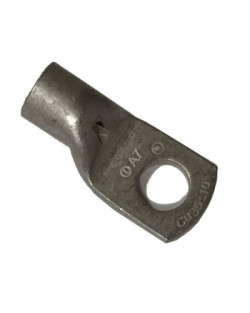

 2 x Terminal de Ojo Cable 35mm - Ojo 10mm: Preparado para ser conectado con cables de 35mm y a un borne de 10mm, se trata de un terminal de ojo duradero y preparado para soportar altas temperaturas, erosión y humedad.

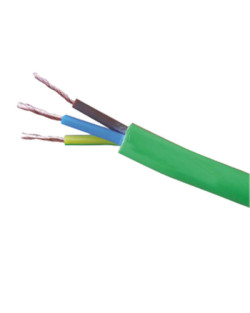

 1 x Cable manguera 3 x 1.5mm2 Libre Halógenos: Es capaz de trabajar ante condiciones muy extremas. Un cable que cuenta con unas excelentes propiedades flexibles así como resistencia ultravioleta y una nula absorción del agua.

 1 x Cable 35mm2 Interconexión: El cable de 35mm2 se utiliza en las instalaciones solares como cable de transporte de corriente entre la batería y el inversor. Se utiliza este tipo de cables porque la intensidad que circula por el mismo puede ser muy elevada entre las baterías y el inversor, provocando sobrecalentamientos si se utiliza un cable de sección insuficiente.

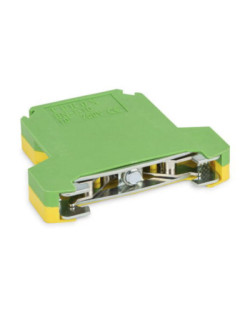

 1 x Borne de conexión carril Din tierra 10mm2: es un tipo de conector eléctrico utilizado para unir cables de tierra juntos. El color verde y amarillo indica que es un borne de conexión de tierra.

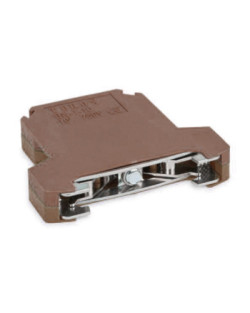

 1 x Borne de conexión carril Din marrón 10 mm2: es un tipo de conector eléctrico que se utiliza para unir cables juntos. El color marrón indica que es un borne de fase.

 1 x Caja de Protecciones ICP: Facilita la activación y desactivación manualmente de las conexiones que se desee de la instalación realizada, esta caja de protecciones cumple con la normativa vigente y cuenta con una larga vida útil.

 1 x Canaleta Cableado Gris 40x40: Facilita la correcta ubicación del cableado, cumple con la normativa vigente y una gran durabilidad.

 1 x Schuko Macho: El enchufe Schuko Macho es un sistema de toma de corriente formado por una base y clavija, que el estándar CEE 7/4 define como "Tipo F".Se usa habitualmente en sistemas monofásicos de 230V 50Hz y tiene dos clavijas cilíndricas que son el contacto de la fase y el neutro, más dos contactos planos en los laterales que hacen contacto con la toma de tierra.

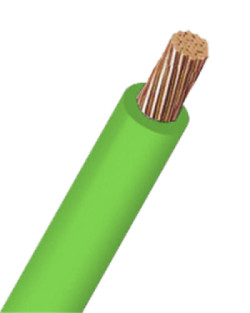

 1 x Cable unifilar 35 mm2 POWERFLEX RV-K Verde: El Cable unifilar 35 mm2 POWERFLEX RV-K Verde es especial para instalaciones eléctricas. Es un cable de potencia con baja emisión de halógenos. Se trata de un cable flexible diseñado para satisfacer requisitos industriales bastante exigentes: conexiones industriales de baja tensión, redes urbanas, instalaciones en edificios.

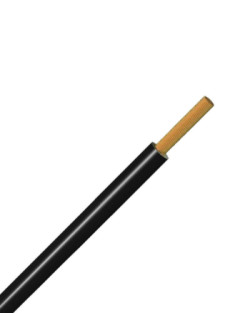

 1 x Cable unifilar 35 mm2 POWERFLEX RV-K Negro: El Cable unifilar 35 mm2 POWERFLEX RV-K Negro es especial para instalaciones eléctricas. Es un cable de potencia con baja emisión de halógenos. Se trata de un cable flexible diseñado para satisfacer requisitos industriales bastante exigentes: conexiones industriales de baja tensión, redes urbanas, instalaciones en edificios.

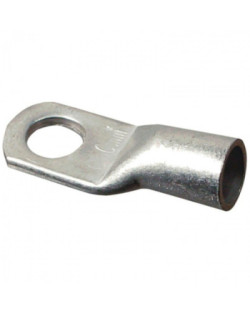

 2 x Terminal de Ojo Cable 35mm - Ojo 8mm: Sirve para crimpar cableado de 35 mm de sección y hacer la conexión sobre un tornillo de 8 mm de diámetro.
